合肥炭素50kta新型炭材料科技項目-串接石墨化爐35kV補償裝置
發布日期：2022-01-26 瀏覽次數：3212

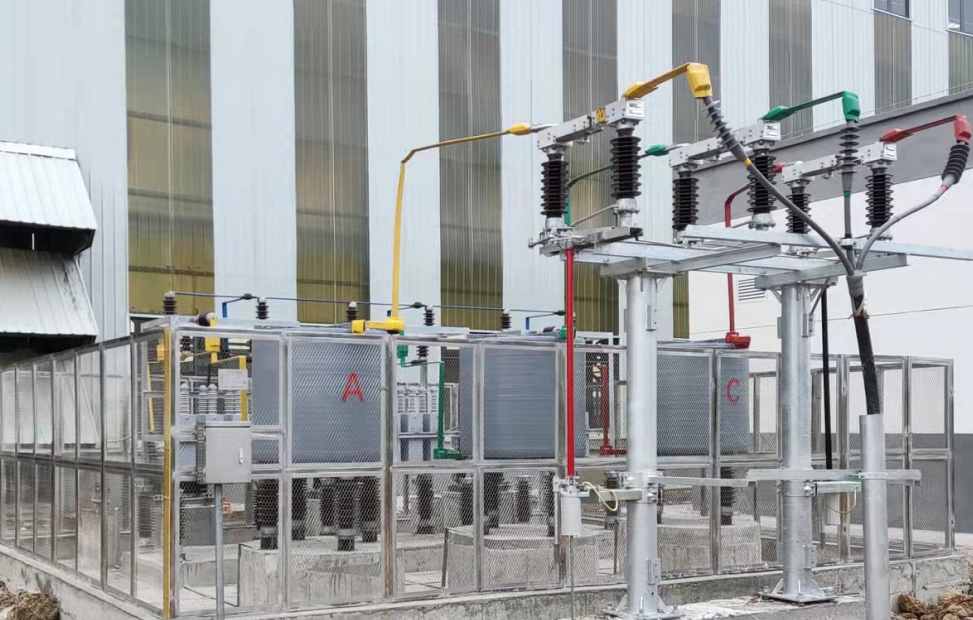

合肥炭素50kt/a新型炭材料科技項目串接石墨化爐無功補償項目，由35kV整流配電室中的一臺饋出高壓開關柜經高壓電纜接入35kV系統，裝置安裝于35kV整流配電室現場戶外空間，圍欄框架敞開式布置，占地面積約10m×10m，作為提高功率因數、改善電壓質量、降低線路損耗之用。
根據無功缺口及負荷變化情況，電容器安裝容量為4000kvar，電容器采用4串的連接方式，包含戶外高壓隔離及接地開關、干式空心串聯電抗器、并聯電容器、戶外干式全密封放電線圈、氧化鋅避雷器、連接母排、絕緣瓷瓶、圍欄框架及不銹鋼端子箱等設備，設備已于2022年1月投入運行。
